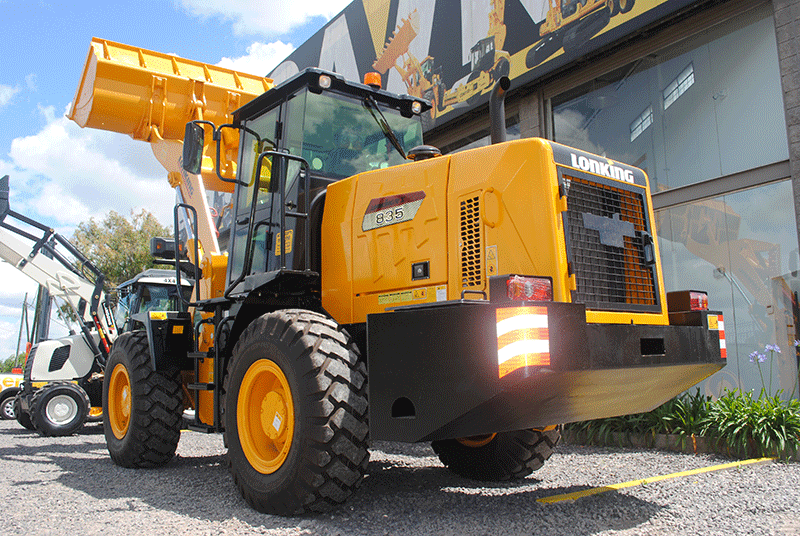

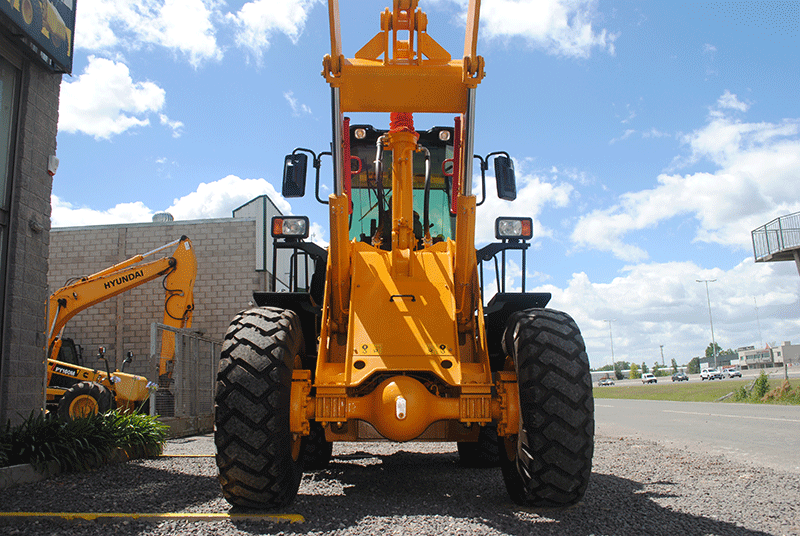

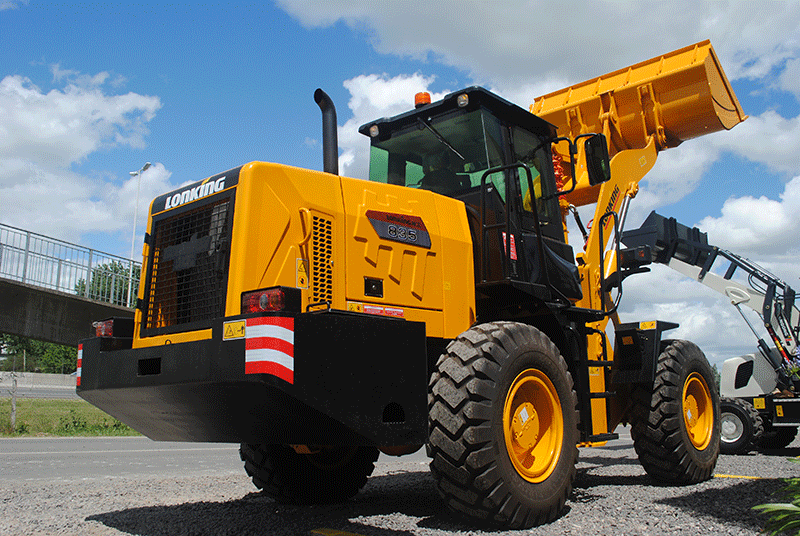

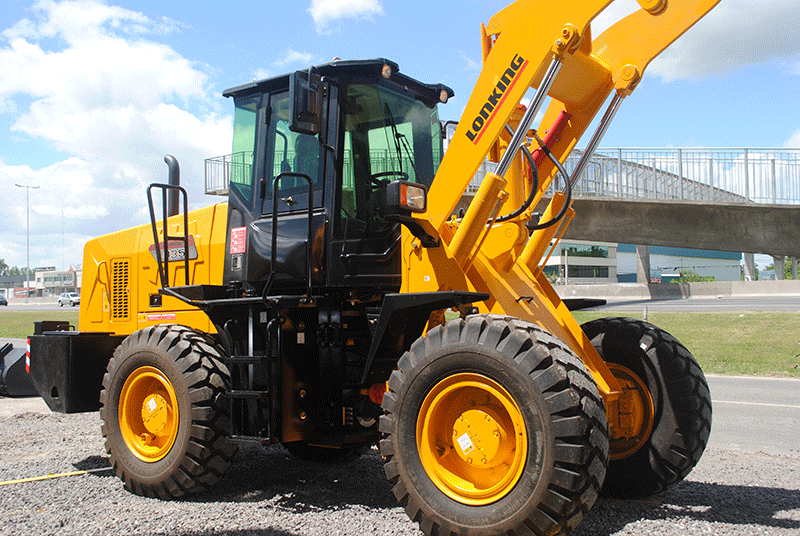

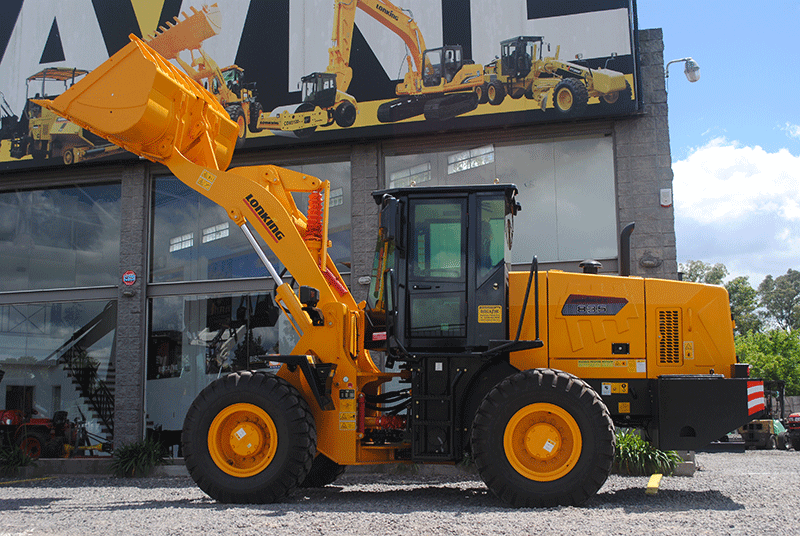

CARGADORA CDM835NC

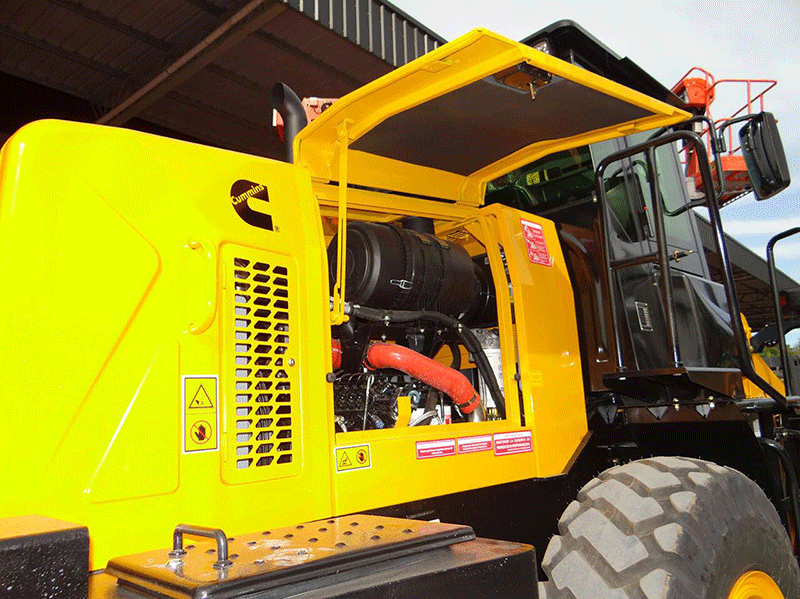

- Motor original Cummins 6BT 5.9 C-130. Potencia: 130 HP.
- Capacidad del balde: 1.8 M3 - 3.500 Kg.
- Peso operativo: 11.620 Kg.
- Operación del Balde por Joystick Hidráulico.
- Circuito de Frenos Independientes.
- Rodado L3 de alta TRACCION.

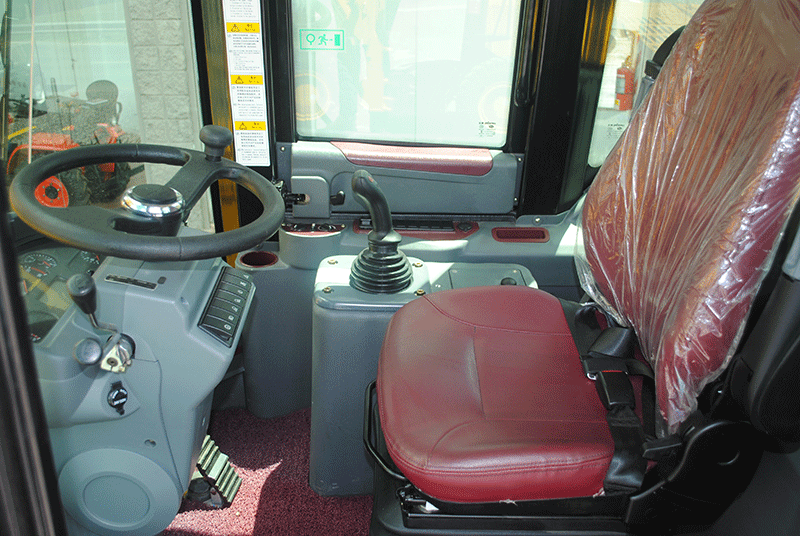

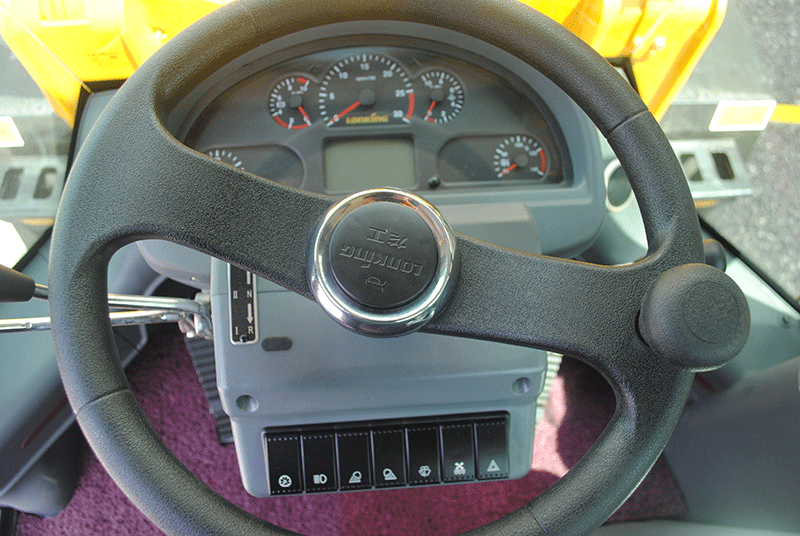

- Cabina Vidriada ROPS FOPS con Visión Panorámica.
- Aire Acondicionado Frío/Calor.
| CARACTERISTICAS GENERALES | |
| Capacidad del Balde | 1.8 M3 |
| Carga Nominal | 3500 KG |
| Peso de Operación | 11620±300 KG |
| Fuerza de Arranque | 106±3 KN |
| Fuerza de Arranque | 103±3 KN |
| L x An x Al | 7520×2500×3180 MM |
| CARACTERISTICAS ESPECIFICAS | UNIDAD | DIMENSIONES |
| Altura Máxima con Balde Elevado | mm | 4790 |
| Altura Máxima de vuelco | mm | 3710 |
| Altura Máxima con balde volcado (45º) | mm | 2806 |
| Alcance en Elevación Máxima y Descarga de 45º | mm | 1170 |
| Ángulo de inclinación del balde en Transporte | ° | 47 |
| Ángulo de inclinación del balde a Tierra | ° | 44 |
| Profundidad de Excavación | mm | 30-40 |
| Ángulo de inclinación del balde en Elevación Máxima | ° | 55 |
| Ángulo de Descarga en Elevación Máxima | ° | 45 |
| Altura de Transporte | mm | 400 |
| Distancia al Suelo | mm | 347 |
| Distancia del Eje delantero a centro de articulación | mm | 1425 |
| Distancia entre ejes | mm | 2850 |
| Longitud Total | mm | 7520 |
| Ángulo de Salida | ° | 27 |
| Altura a la Parte Superior de la Cabina | mm | 3180 |
| Ancho total del balde | mm | 2500 |
| Radio Mínimo de Giro sobre el Balde | mm | 6240 |
| Radio Mínimo de Giro sobre Neumáticos | mm | 5680 |
| Ángulo de Dirección – Izquierdo / Derecho | ° | 35 |
| Ancho de Máximo contrapeso | mm | 1850 |
| Ancho de Máximo de Neumáticos | mm | 2320 |

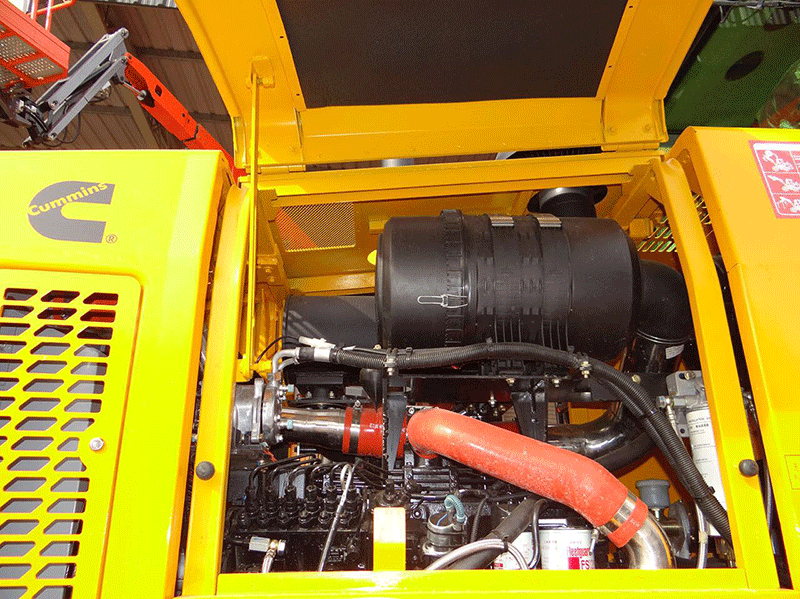

| MOTOR Y SISTEMA ELÉCTRICO | |
| Fabricante / Modelo | CUMMINS/QSB6.7-C133 |
| Norma de Emisión | EPA NIVEL III, EU NIVEL III |
| Tipo de Motor | Diesel, 4 tiempos, turbo, enfriamiento por aire, eléctronica Bosch |
| Potencia Nominal | 99 KW(130HP)/2200RPM |
| Par Máximo | 584N·M/1450 RPM |
| Diámetro x Carrera (mm) | 107×124 |
| Cantidad de Cilindros / Desplazamiento | 6/6.7 L |
| Relación de Compresión | 17.2 |
| Limpiador de Aire | Seco，Elementos dobles |
| Alternador | 70 AMP |
| Batería | 2-24V/105Ah |
| Motor de Arranque | 24V/5.8kW |
| Capacidad de Calentamiento (W) | 5000W |
| Capacidad de Enfriamiento (W) | 4700W |
| TRANSMISIÓN | ||
| Tipo de Transmisión | Powershift | |
| Tipo de Cambios | Control de Cambios Electrónico | |
| Presión de Transmsiión | 1.5-1.7 MPA | |
| Convertidor Tipo | 1 etapa, 1 turbina, 3 elementos | |
| Relación de torque | 3.2 | |
| Ejes | Eje frontal rígido y eje trasero oscilante | |
| Oscilación de Eje Trasero(°) | ±10° | |
| Diferencial | Convencional | |
| Reductor Principal | Bisel espiral, reducción de 1 etapa | |
| Reductor Final | Reducción Planetaria | |
| Neumático | 17.5-25 L-3 12PR TT | |
| Velocidades de viaje KM/H | Adelante | Atrás |
| 1º | 6.5 | 6.8 |
| 2º | 12 | 12.5 |
| 3º | 32 | 33.5 |
| 4º | 38 | |
| SISTEMA DE FRENOS | ||
| Freno de Servicio | Doble Circuito independiente a disco Hidro-neumatico | Pinza de Solo Circuito, Freno Seco |
| Presión Ajustada | 5.3-5.7 MPA | 0.70-0.78MPa |
| Freno de Estacionamiento | Caliper por Eje Flexible | |
| Freno de Emergencia | Caliper por Eje Flexible | |
| SISTEMA DE DIRECCIÓN | |
| Tipo | Hidráulica |
| Bomba | Bomba de Engranajes, 246L/min 2200rpm |
| Presión del Sistema | 14MPa |
| Cilindro | Doble Actuación |
| Diámetro x Carrera | 2-80×315mm |
| Ángulo de Dirección | ±35° |
| SISTEMA HIDRÁULICO | |
| Tipo | Por Joystick |
| Bomba | A Engranajes, 246L/min 2200rpm |
| Válvula de Control | 2 Carretes (Balde y Pluma) |
| Presión del Sistema | 16MPa |
| Cilindro de elevación | 2-125×784mm |
| Cilindro de inclinación | 1-140×553mm |
| Control de la palanca de presión | 2.5 MPA |
| Tiempo de ciclo (seg) | |
| Elevación | 5.5 |
| Vuelco | 1.3 |
| Bajada | 3.7 |
| Total | 10.5 |
| CAPACIDADES | |
| Tanque de Combustible(L) | 200L |
| Tanque Hidráulico (L) | 173/178(3º Carrete para Función Auxiliar)L |
| Cigüeñal (L) | 17L |
| Transmisión (L) | 37L |
| Eje frontal (L) / Eje trasero (L) | 18.5L/18.5L |
