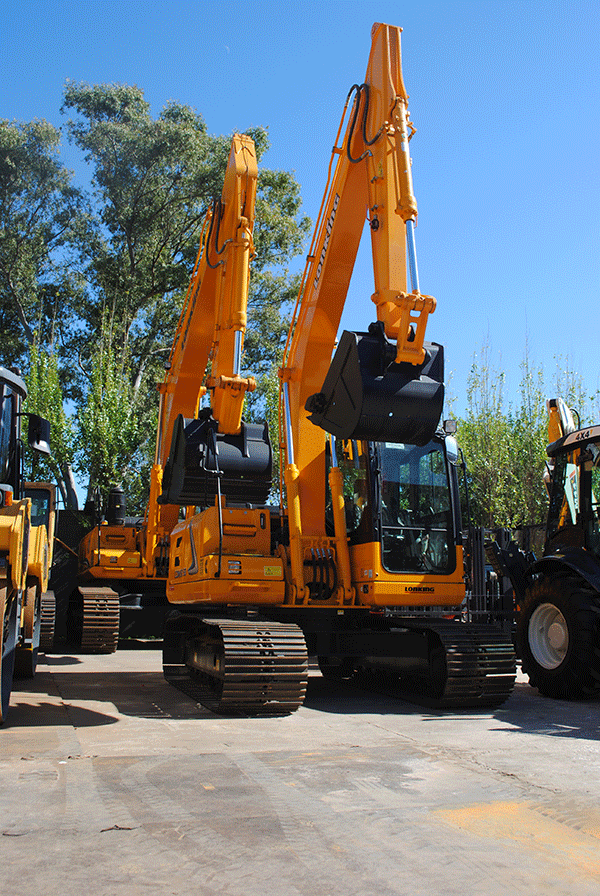

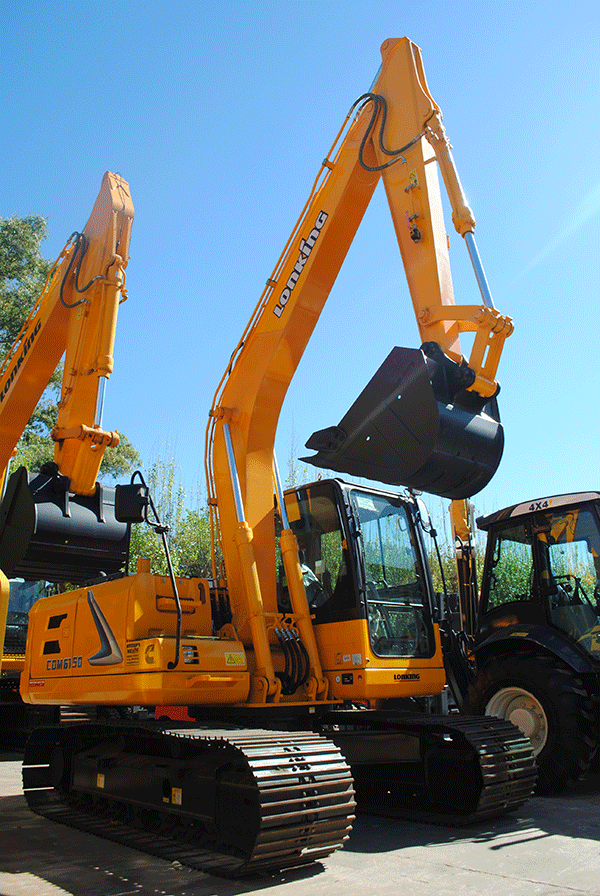

EXCAVADORA CDM6150
- Motor original Cummins B3.9-C. Potencia: 115 HP.
- Sistema hidráulico Kawasaki.

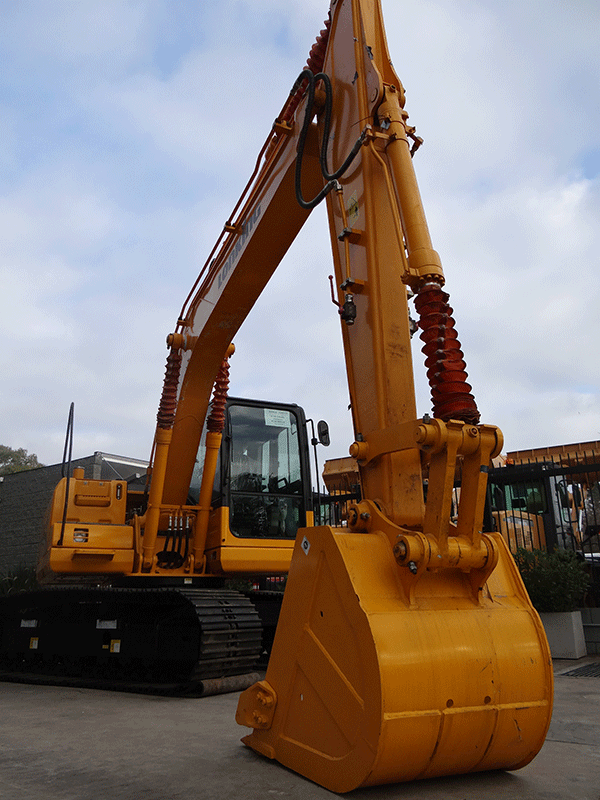

- Capacidad del balde: 0.56 m3.
- Peso operativo: 14.000 Kg.
- Vidrios French Green anti UV.

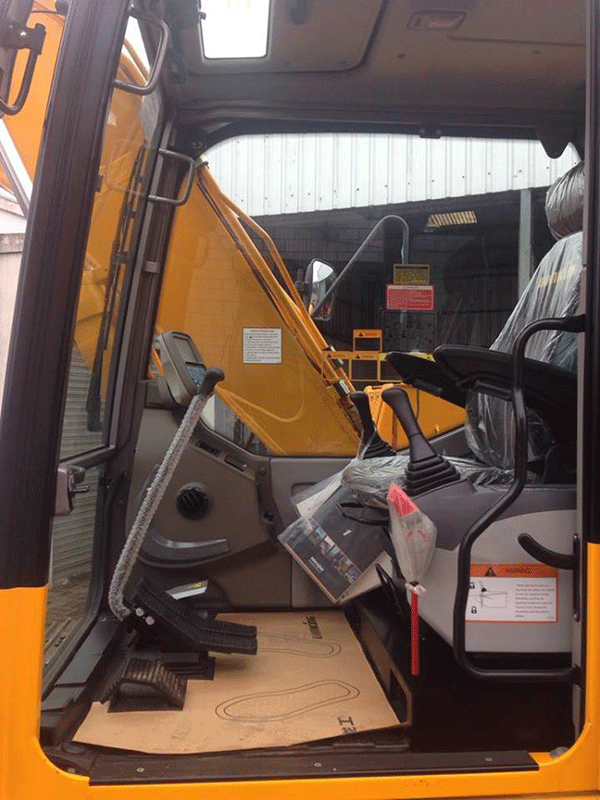

- Manejo de joystick con funciones de 3° Vía.
- Butaca ergonométrica ajustable.
- Abertura de techo.

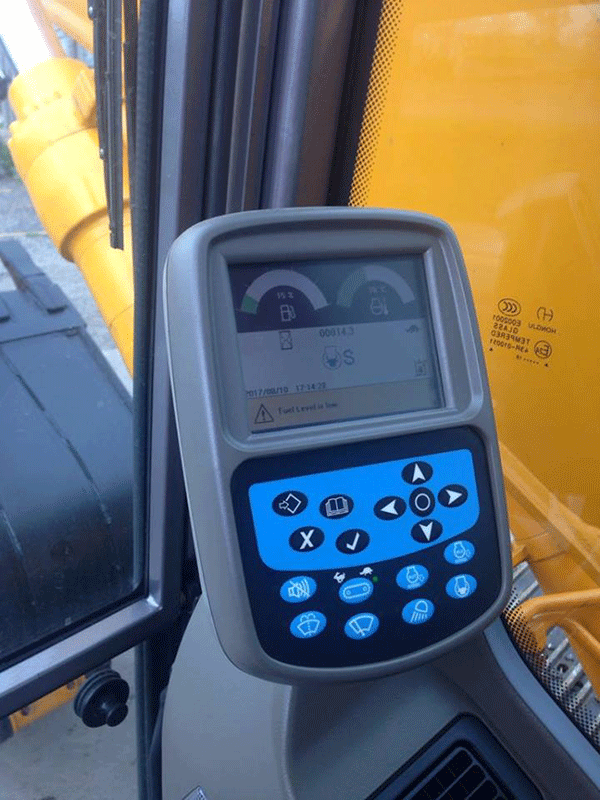

- Tablero digital a color.
- Aire acondicionado: Frío / Calor.
- Stereo / Radio.
| ESPECIFICACIONES | |
| Capacidad del balde | 0.56 m3 |
| Ancho del balde, con cuchillas laterales | 875 mm |
| MOTOR | |
| Modelo | Cummins 4BTAA3.9-C (Etapa II) |
| Potencia nominal | 86 kW (117hp) /2200 rpm |
| Par máximo | 424 N.m/1600 rpm |
| Diámetro x carrera | 102 mm×120 mm |
| Desplazamiento | 3.9 L |
| PESO DE OPERACIÓN | |
| Peso de operación | 14.000 Kg |
| Presión sobre el suelo | 45 kPa |
| CAPACIDAD DE FLUIDO | ||
| Tanque de combustible | 80 | 270 L |
| Sistema de enfriamiento | 23 L | |
| Aceite de motor | 14 L | |
| Unidad de accionamiento oscilante | 1.8 L | |
| Engranaje de viaje | 2×2.5 L | |
| Tanque de aceite hidráulico | 80 | |
| MOTOR DE OSCILACIÓN | |
| Velocidad de oscilación | 11.9 rpm |
| MANDO DE DESPLAZAMIENTO | |
| Velocidad de desplazamiento | 3.34 -5.5 km/h |
| Inclinación | 35°(70%) |
| Tracción máxima | 113 kN |
| MECANISMO DE DESPLAZAMIENTO | |
| Anchura de zapato de pista estándar | 500 mm |
| Cantidad de zapatos de pista | 43 (each side) |
| 43 (cada lado) | |
| Cantidad de rodillos | 2 (each side) |
| 2 (cada lado) | |
| Cantidad de rodillos de pista | 7 (each side) |
| 7 (cada lado) | |
| SISTEMA HIDRÁULICO | ||
| Bomba principal | Bomba de piston variable | |
| Bomba piloto | Bomba de engranajes (integrada en la bomba principal) | |
| Flujo máximo del sistema | 2×120 L/min | |
| Presión máxima del equipo | 34.3 MPa | |
| Presión de piloto máxima | 3.9 MPa | |
| Presión hidráulica | De Traslado (MPA) | 350 |
| De Trabajo (MPA) | 320/350 | |
| OPERACIÓN | ||
| Dispositivo de giro | Tipo de conducción | Hidraulico/Mecánico |
| Traslación | Tipo de conducción | Hidraulico/Mecánico |
| Tipo de freno | Por bloqueo hidraulico | |
| Zapatas Standard | 3 garras | |
| SISTEMA ELÉCTRICO | |
| Voltaje del sistema: | 24V |
| Batería: | 12V, 120Ax2 |
| TAMAÑO PARA TRANSPORTE | |
| Los siguientes tamaños son aproximados para las configuraciones estándar. | |
| Longitud de la pluma (mm) | 4,600 |
| Longitud del brazo (mm) | 2,500 |
| a Longitud de transporte (mm) | 7,930 |
| b Altura de transporte total (mm) | 3,070 |
| c Distancia entre rodillos (mm) | 2,880 |
| d Radio de giro de cola (mm) | 2,250 |
| e Distancia hasta el suelo con contrapeso (mm) | 924 |
| f Medidor de carril (mm) | 1,990 |
| g Ancho de transporte total (mm) | 2,590 |
| h Ancho de estructura superior (mm) | 2,500 |
| i Ancho de zapata del carril estándar (mm) | 600 |
| j Distancia hasta el suelo mínima (mm) | 422 |
| Altura de la cabina (mm) | 2,868 |
| RANGO DE OPERACIÓN | |
| Los siguientes tamaños son aproximados para las configuraciones estándar. | |
| Longitud de la pluma (mm) | 4,600 |
| Longitud del brazo (mm) | 2,500 |
| A Radio de excavación máx. (mm) | 8,336 |
| B Profundidad de excavación máx. (mm) | 5,542 |
| C Altura de excavación máx. (mm) | 8,343 |
| D Altura de volcado máx. (mm) | 6,160 |
| E Radio de excavación máximo sobre el suelo (mm) | 8,214 |
| ISO de fuerza de arranque del balde del balde máx. (kN) | 132.4 |
| ISO de fuerza de arranque del brazo máx. (kN) | 85.6 |
